HDMI線材基礎知識大匯總
http://www.aolisaihotel.cn/ 來源:索蘭影音 關鍵詞：HDMI線材 HIDMI基礎
隨著高清平板電視、高清播放設備的普及，我們進入了一個全新的影音體驗時代，而這恰恰離不開HDMI線材。HDMI已經廣泛應用在我們日常的影音生活之中，無論是家中的高清電視還是高清播放設備，既然HDMI如此普及了，那么我們應該如何選購HDMI線材呢？
HDMI是高清晰度多媒體接口（High Definition Multimedia Interface）的簡稱。HDMI通過在一條線纜中傳輸高清晰、全數字的音頻和視頻內容，極大簡化了布線，為消費者提供最高質量的家庭影院體驗。它具有能傳輸未壓縮高清視頻與音頻信號、即插即用、同時傳送音頻和影像信號、數字內容保護（HDCP）等特點。
HDMI的標識方式
從2002年12月HDMI 1.0發布以來，HDMI的接口規范經歷了1.2（具有傳輸1080p圖像和立體聲功能）、1.3（具有1080p和7.1聲道功能）、1.4（增加了以太網絡信道、音頻回傳信道和3D信號傳送等功能），到目前2.0版本。每一次的版本升級都是為了增加新的功能，擴大HDMI的應用范圍。另一方面也是為了提高信號的傳輸速率，擴大色階支持范圍。
由于HDMI版本功能越來越豐富，僅僅使用HDMI的版本號（例如：HDMI1.4），不能清晰的表示出線纜支持的具體功能和技術。往往造成讓消費者錯用HDMI線纜。于是HDMI協會在2010年發布HDMI1.4版本后規定，禁止制造商使用版本號標識。HDMI協會要求制作商采用功能作為標識。
HDMI 1.4版線纜共有5種類型，今后規范的標識方式分別為：
Standard HDMI Cable 標準HDMI線（最高支持1080/60i）
Standard HDMI Cable with Ethernet 標準以太網HDMI線
Standard Automotive HDMI Cable 標準車用HDMI線
High Speed HDMI Cable 高速HDMI線（支持1080p、DeepColor、3D）
High Speed HDMI Cable with Ethernet 高速以太網HDMI線
HDMI的種類

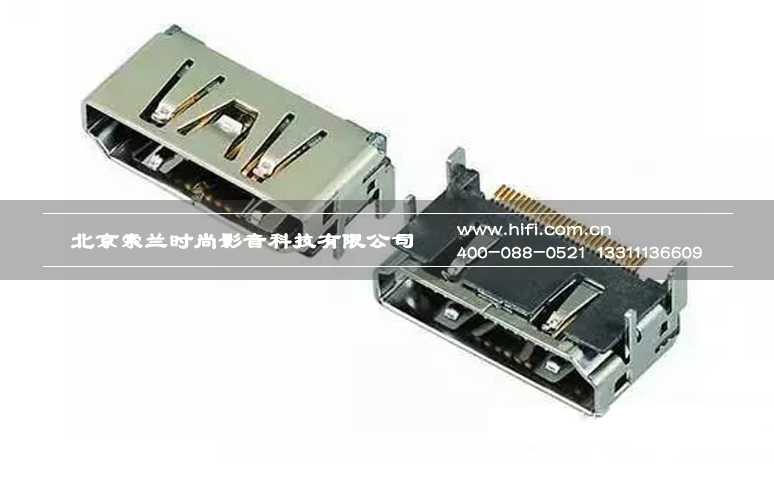

HDMI接口主要有Type A、Type B、Type C、Type D、Type E五種類型。

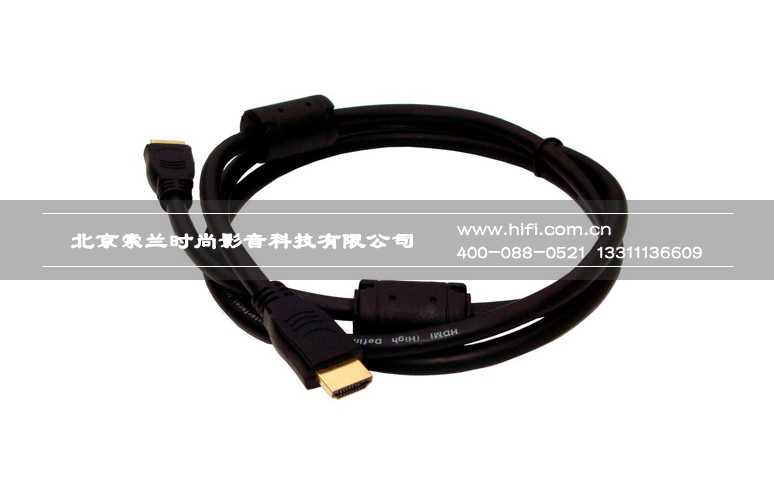

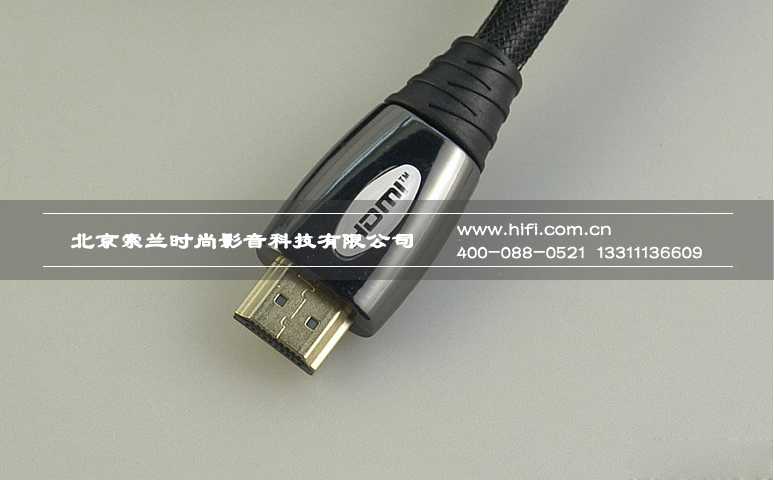

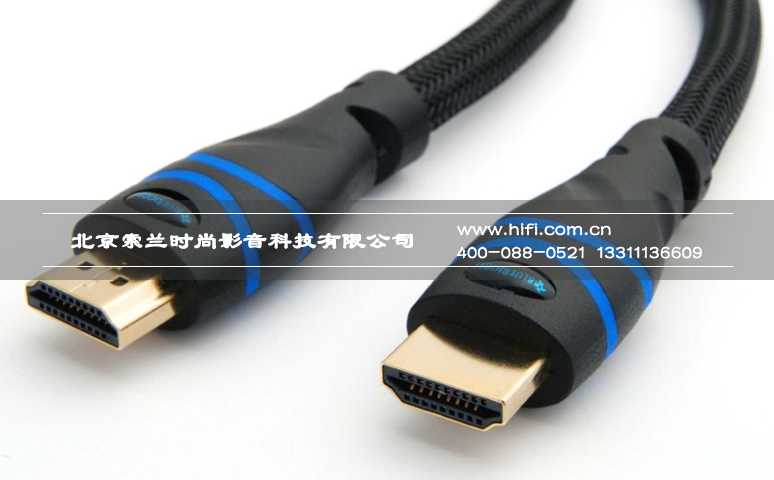

HDMI A Type
HDMI A是使用最廣泛的HDMI線纜，采用19針，寬度和厚度分別為13.9毫米、4.45毫米（TypeA），它類似于DVI Single-Link傳輸。在我們日常生活使用中，絕大部分的影音設備都具備這個接口。比如：筆記本電腦、液晶電視等等。
HDMI B Type
此類型的HDMI比較少見。它主要用于專業級的場合。在尺寸上，它采用29pin，寬度有21毫米。在傳輸速率上，HDMI B Type具備有兩倍的HDMI A type數據傳輸能力，相當于DVIDual-Link。由于，大部分的影音設備工作頻率165MHz以下，而HDMI B Type傳輸TMDS工作頻率在270MHZ以上，所以，家庭應用極少。
HDMI C Type
HDMI C Type一般我們稱為Mini HDMI，它主要為小型設備設計。尺寸上，同樣采用19pin，但是寬度只有10.42毫米，厚度有2.4毫米，比較小巧。它主要應用在便攜式設備上，比如DV、便攜式播放機、數碼相機等等設備。
HDMI D Type
HDMI D Type俗稱Micro HDMI。在尺寸上，它基于Mini HDMI的基礎上，進一步縮小。同樣采用19pin，寬度只有6.4毫米，厚度2.8毫米，類似于Mini USB接口。主要應用于小型的移動設備上面。比如：MP4、手機、平板電腦等等。

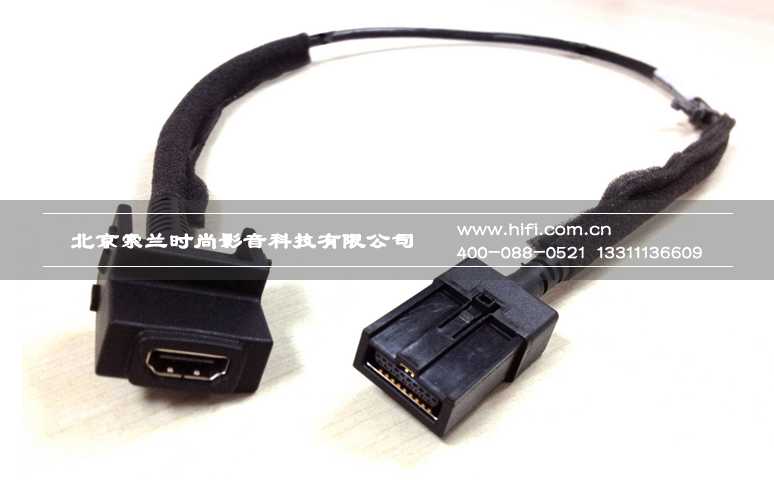

HDMI E Type
HDMI E Type主要用于車載娛樂系統的音視頻傳輸。由于車內環境的不穩定性，HDMI E Type在設計上具備抗震性、防潮、耐高強度、溫差承受范圍大等特性。在物理結構上，采用機械式鎖定設計，能保證接觸可靠性。
HDMI線纜標識多樣，接口種類繁多。在充分了解HDMI標識和種類后，我們能更加快速、準確的選購到自己需要的線材。另外，我們在選購線材的時候，還需要注意：不要選購太細或太長的線材，盡量選擇品牌廠商生產的HDMI線材。
HDMI是高清晰度多媒體接口（High Definition Multimedia Interface）的簡稱。HDMI通過在一條線纜中傳輸高清晰、全數字的音頻和視頻內容，極大簡化了布線，為消費者提供最高質量的家庭影院體驗。它具有能傳輸未壓縮高清視頻與音頻信號、即插即用、同時傳送音頻和影像信號、數字內容保護（HDCP）等特點。
HDMI的標識方式
從2002年12月HDMI 1.0發布以來，HDMI的接口規范經歷了1.2（具有傳輸1080p圖像和立體聲功能）、1.3（具有1080p和7.1聲道功能）、1.4（增加了以太網絡信道、音頻回傳信道和3D信號傳送等功能），到目前2.0版本。每一次的版本升級都是為了增加新的功能，擴大HDMI的應用范圍。另一方面也是為了提高信號的傳輸速率，擴大色階支持范圍。
由于HDMI版本功能越來越豐富，僅僅使用HDMI的版本號（例如：HDMI1.4），不能清晰的表示出線纜支持的具體功能和技術。往往造成讓消費者錯用HDMI線纜。于是HDMI協會在2010年發布HDMI1.4版本后規定，禁止制造商使用版本號標識。HDMI協會要求制作商采用功能作為標識。
HDMI 1.4版線纜共有5種類型，今后規范的標識方式分別為：
Standard HDMI Cable 標準HDMI線（最高支持1080/60i）
Standard HDMI Cable with Ethernet 標準以太網HDMI線
Standard Automotive HDMI Cable 標準車用HDMI線
High Speed HDMI Cable 高速HDMI線（支持1080p、DeepColor、3D）
High Speed HDMI Cable with Ethernet 高速以太網HDMI線
HDMI的種類
HDMI接口主要有Type A、Type B、Type C、Type D、Type E五種類型。
HDMI A Type
HDMI A是使用最廣泛的HDMI線纜，采用19針，寬度和厚度分別為13.9毫米、4.45毫米（TypeA），它類似于DVI Single-Link傳輸。在我們日常生活使用中，絕大部分的影音設備都具備這個接口。比如：筆記本電腦、液晶電視等等。
HDMI B Type
此類型的HDMI比較少見。它主要用于專業級的場合。在尺寸上，它采用29pin，寬度有21毫米。在傳輸速率上，HDMI B Type具備有兩倍的HDMI A type數據傳輸能力，相當于DVIDual-Link。由于，大部分的影音設備工作頻率165MHz以下，而HDMI B Type傳輸TMDS工作頻率在270MHZ以上，所以，家庭應用極少。
HDMI C Type
HDMI C Type一般我們稱為Mini HDMI，它主要為小型設備設計。尺寸上，同樣采用19pin，但是寬度只有10.42毫米，厚度有2.4毫米，比較小巧。它主要應用在便攜式設備上，比如DV、便攜式播放機、數碼相機等等設備。
HDMI D Type
HDMI D Type俗稱Micro HDMI。在尺寸上，它基于Mini HDMI的基礎上，進一步縮小。同樣采用19pin，寬度只有6.4毫米，厚度2.8毫米，類似于Mini USB接口。主要應用于小型的移動設備上面。比如：MP4、手機、平板電腦等等。
HDMI E Type
HDMI E Type主要用于車載娛樂系統的音視頻傳輸。由于車內環境的不穩定性，HDMI E Type在設計上具備抗震性、防潮、耐高強度、溫差承受范圍大等特性。在物理結構上，采用機械式鎖定設計，能保證接觸可靠性。
HDMI線纜標識多樣，接口種類繁多。在充分了解HDMI標識和種類后，我們能更加快速、準確的選購到自己需要的線材。另外，我們在選購線材的時候，還需要注意：不要選購太細或太長的線材，盡量選擇品牌廠商生產的HDMI線材。
